产品测试设备清单

石英晶体与振荡迴路搭配性 提供测试板子服务，将使用石英晶体专业测试设备量测单体常温下，及 On board后起振之频率数据，相互比对确认两者间之误差，确保客户线路设计与单体之频率误差降至最小，精准、专业且细心的量测客户的电路板，避免客户的电路板应用与单体出现问题产生频率偏差。

VCXO名词解释及原理应用 VCXO (voltage controlled crystal oscillator)是一种电压控制晶体振盪器，利用不同电压来当作控制源的振盪器，通过调谐电压改变电容二极体的电容量来牵引石英谐振器的频率。其振盪频率由晶体决定，可用控制电压在小范围内进行频率调整。VCXO 允许频率控制范围比较宽，调谐范围约为±200ppm 甚至更大，常用的电压有 1.8V、2.5V、3.3V、5V等，其中 3.3V 应用最广。 VCXO 産品具备电压控制功能，用于资料讯号撷取、抖动衰减或频率合成的输出频率内电路， 电流损耗不超过 2mA.，快速啓动、低电压工作、低电平驱动和低电流消耗，其特点如下： 1. 宽调频范围。 2. 高精度、高稳定性。 3. 低抖动或低相位杂讯。 注：VCXO 输出信号的抖动直接影响其他电路的设计，通常希望 VCXO 的抖动越小越好。

TCXO (Temperature Compensate Crystal Oscillator ) 是一种温度补偿晶体振盪器，通过附加的温度补偿电路使周围温度变化产生的振盪频率变化量削减的一种，属于有源器件，通常在整个工作温度范围内的频率稳定度为±0.5 ppm 至±5 ppm。 由于 TCXO 具有较高的频率稳定度，而且体积小，在小电流下能够快速启动，其应用领域重点扩展到移动通信系统。TCXO 作为基准振盪器为发送信号提供频率基准，同时作为接收通道的第一级本机振盪器；另一隻 TCXO 作为第 2 本机振盪器，将其振盪信号输入到第 2 变频器。移动电话要求的频率稳定度为0.1～2.5ppm（-30～+75℃） ，但出于成本上的考量，通常选用的规格为 1.5～2.5ppm。

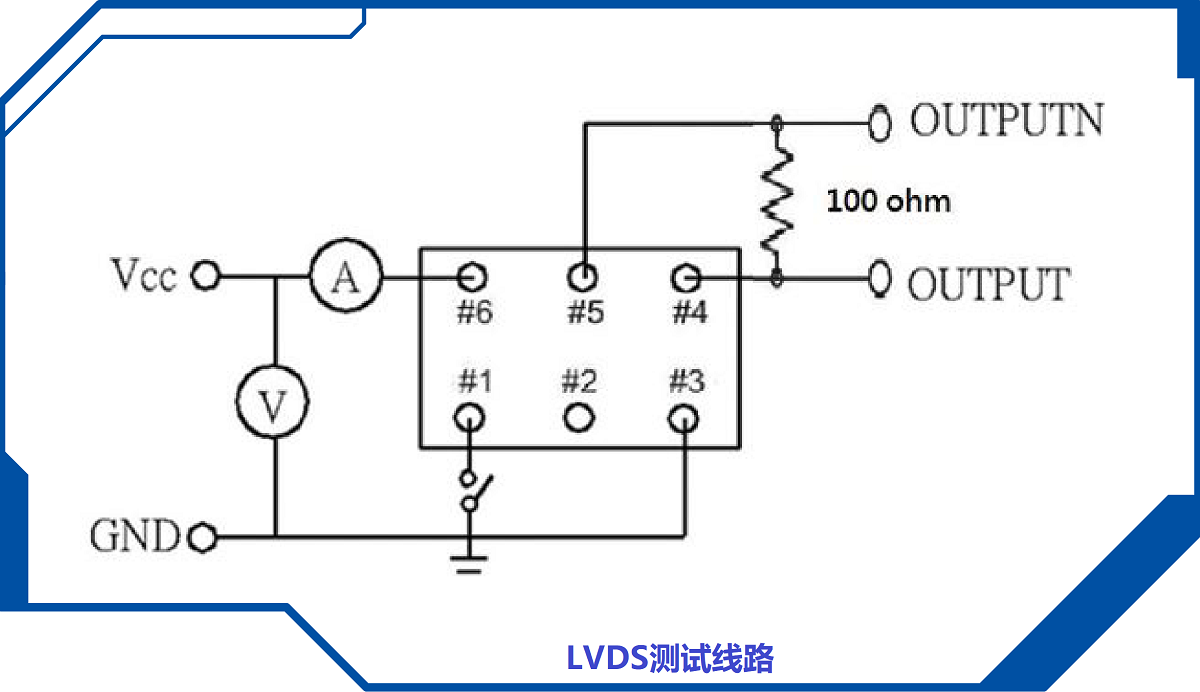

LVDS - Low-Voltage Differential Signaling（低电压差分信号），为差分对输入输出，利用终端电阻 (100Ω) 形成较小350 mV的差分电压，此差分电压讯号适用于高速数据传输应用，对有线资料传输有更好的抗杂讯干扰，且小的电压摆幅可降低线路上电力消耗。

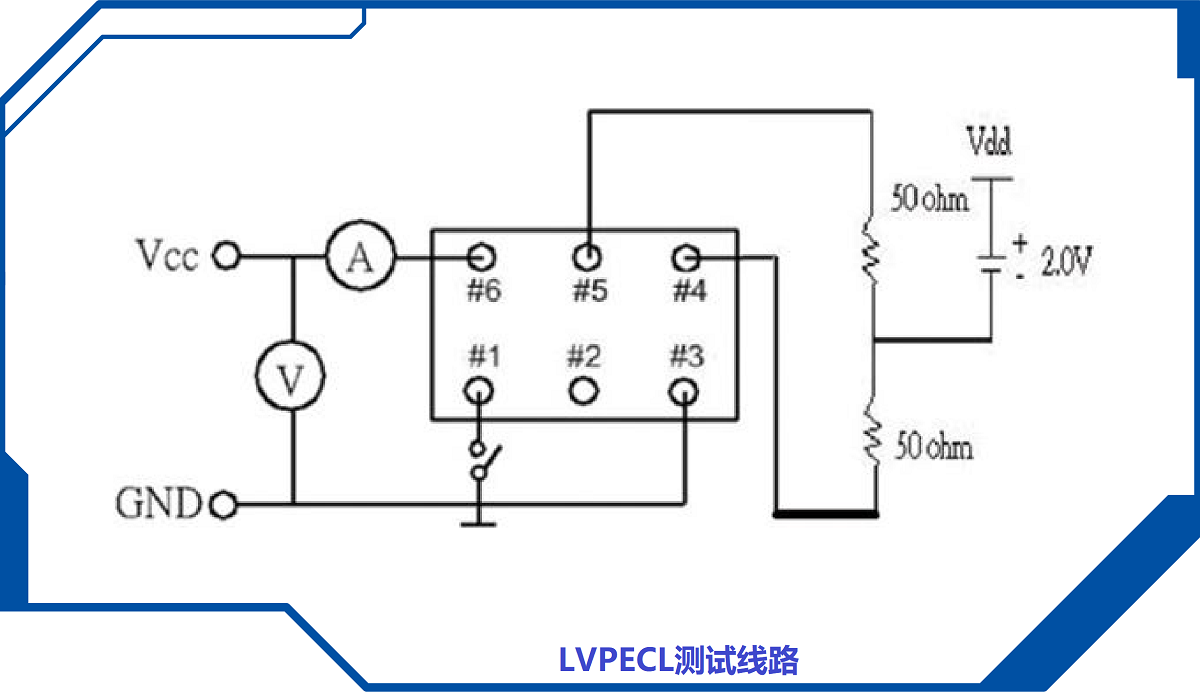

LVPECL - Low Voltage Positive Emitter-Couple Logic (低压正发射极耦合逻辑 )，LVPECL 产品相较于一般 CMOS Oscillator 的上升/下降时间来的快速，且杂讯干扰小，更适合用在干扰杂讯感度较高的应用上(时脉与讯号传输)。

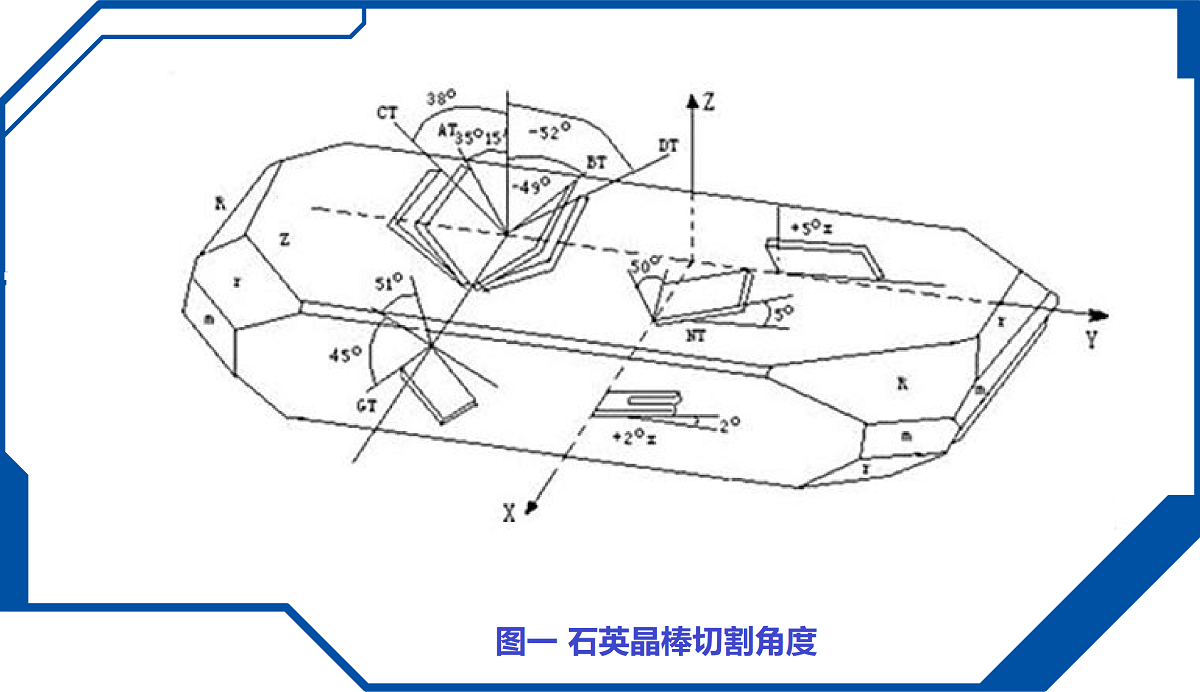

产品在不同温度下的电性能变化情况。 石英晶棒切割角度不同，其电特性也不一样，通常石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型(见图一)。 AT切割角度为35度，BT切割角度为49度，两者都适用在数MHz到数佰MHz的频率范围，且AT切割角度和BT切割角度具有不同的温度与频率曲线(见下图二三)，BT切割角度温度频率误差较大，AT切割角度相对比较稳定，是石英晶片应用范围最广范及使用数量最多的一种切割应用方式。

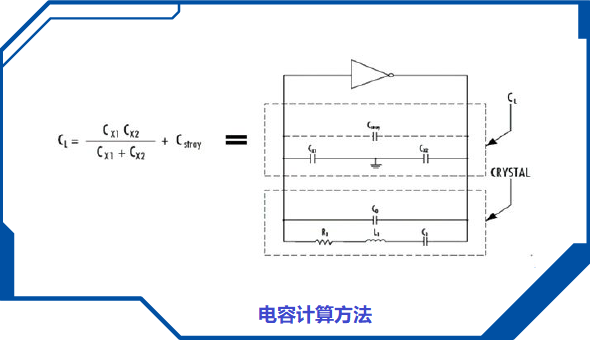

石英谐振器一般作为电感元件在振盪电路中起稳定频率作用，而电路的其他元件均可等效为一个负载电容与石英谐振器串联或并联，负载电容不同会影响频率偏移，因此建议设计时必须针对产品实际的负载电容量测，以确定是否符合搭配线路设计

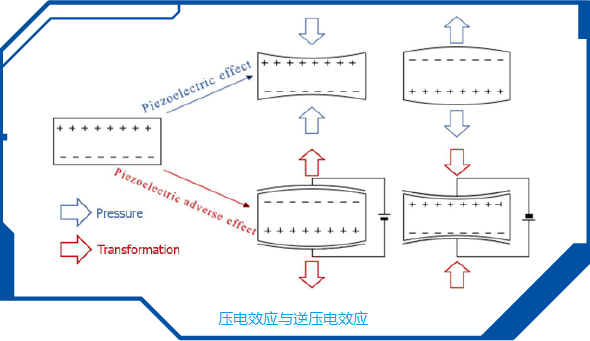

石英晶片本身为一压电材料（Piezoelectric Material），利用外电压加于晶片的两侧产生电场，由于压电材料本身机械与电性耦合（Coupling）作用，使晶体产生机械变形，且晶体的切割面受到机械应力的作用，晶体的两相对面又会产生一电位差，这种特性称为压电（Piezoelectric）效应。当我们加一交流电压于晶体上，即可产生循环不已之晶片振盪；振盪的频率会依晶体的不同而異，石英晶体切割片愈薄，切割技术愈困难，但谐振频率愈高。
