石英晶体与振荡迴路搭配性

步骤一：频率精准度测试：

1-1 使用石英晶体专业测试设备取得其石英晶体本体常温下数据

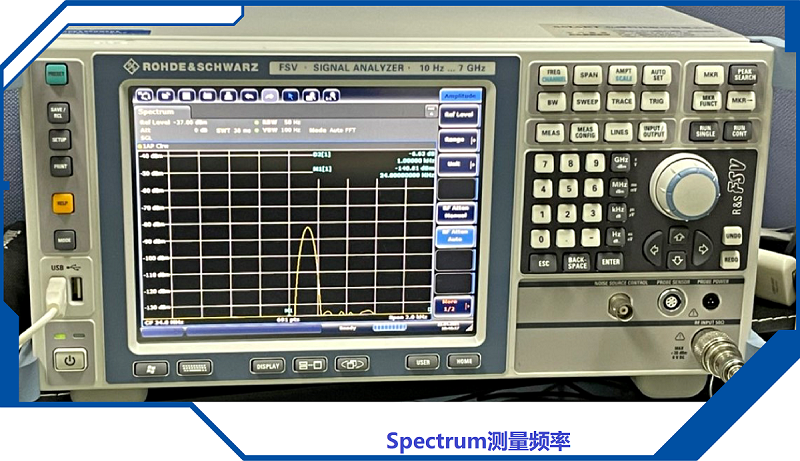

1-2 将石英晶体 On board 后使用Spectrum量测其振荡线路上所起振之频率

1-3 将石英晶体本体测试之数据与石英晶体 On board 后取得之起振频率数据做比对，确认两者间之误差

1-4 如两者间测试频率数据误差较大，将调整起振线路上的负载电容，使其将两者频率数据误差降至最小，避免产生频偏问题存在。

步骤二：-R测试：

2-1 将板子通电，确认起振后，调整Rx使其石英晶体无法正常工作，即可确认 Rx值

2-2 将Rx值，套入公式中，即可计算其线路 –R值-R = ( R1 + Rx)

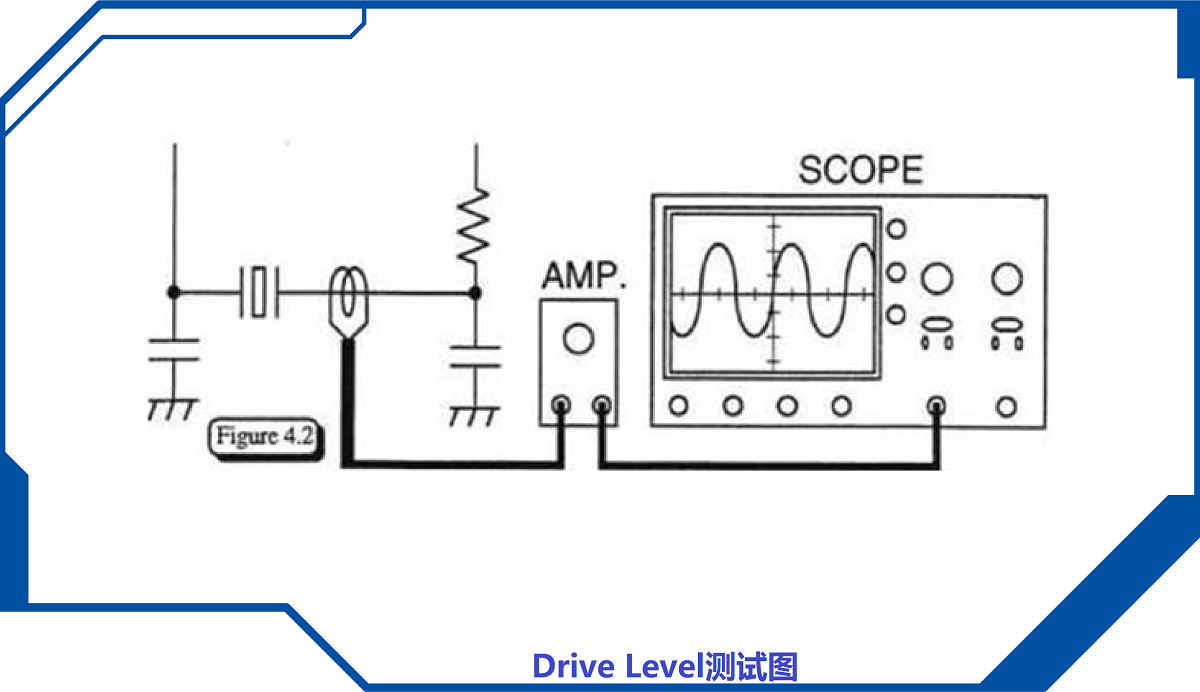

步骤三：Drive Level 测试：

3-1 将振荡线路通电并接上电流勾表，使用专业测试电流设备取得实际线路上电流(mA)

3-2 将取得的电流值，套入Drive Level公式中，即可计算其Drive Level的数值 Drive Level = I * RL
