石英晶体振荡器原理

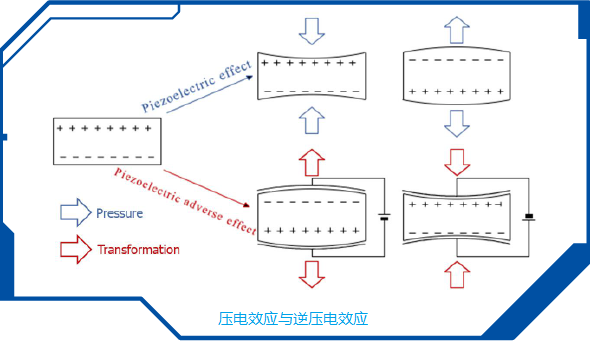

2. 石英晶体的压电效应：当向晶体轴方向施加压力时，在石英盘上会产生电气变化；相反，当向石英盘上施加压力时，石英晶体内部会发生变形扭曲，称为石英晶体的压电效应(如下图)。当受力变形时内部产生极化现象，同时在两个表面产生相異电荷，外力去掉后，又恢复到不带电状态，这叫压电效应。当作用力方向改变时，电荷极性随之改变，这种现象称为“正压电效应”；相反，当在电介质极化方向施加电场，这些电解质也会产生几何变形，这种现象称为“逆压电效应”。

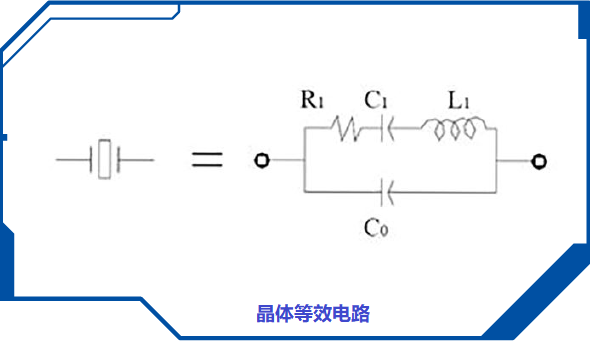

3. 晶体等效电路：由动态电容 C1、动态电感 L1、串联电阻 R1 和静态电容 C0 组成， 下图中显示了石英晶体的等效电路图，以解释控制晶体特性和性能的基本元素；前三个参数被称为石英晶体元件的“动态参数”。
